摘 要：通過對服務器浸沒式液冷實驗臺進行測試，得出了在不同室外側溫度、不同服務器發熱功率條件下該實驗系統的制冷PUE（能源使用效率）。實驗結果表明，該系統制冷PUE值在1.05~1.28之間。室外側溫度為39℃，負載功率為3.773kW，制冷PUE達到最小值1.056。本文得出上海市數據中心全年運行制冷PUE值為1.060。使用浸沒式液冷的數據中心其冷卻系統能耗僅為使用傳統精密空調的10%左右。
根據工信部2019年的數據，截至2017年底，我國在用數據中心的機架總規模增長了33.4%，大型、超大型數據中心的規模增速達到68%[1]。根據國際環保組織綠色和平與華北電力大學發布的報告，2018年中國數據中心總用電量占中國全社會用電量的2.35%，未來5年數據中心總用電量將增長66%[2]。數據中心的電能消耗構成中，冷卻系統約占40%。因此，降低冷卻系統的能耗是實現數據中心節能減排的關鍵措施之一。
隨著數據中心單機柜發熱功率突破20kW，傳統精密空調無法解決高功率、局部熱點等問題，從而導致冷卻系統運行能耗過高甚至出現無法完全散熱的情況。浸沒式液冷以其換熱效率高的特點能夠解決上述問題，被越來越廣泛地運用。本文將重點介紹浸沒式液冷的換熱效率及節能潛力。
1.1 浸沒式液冷實驗臺

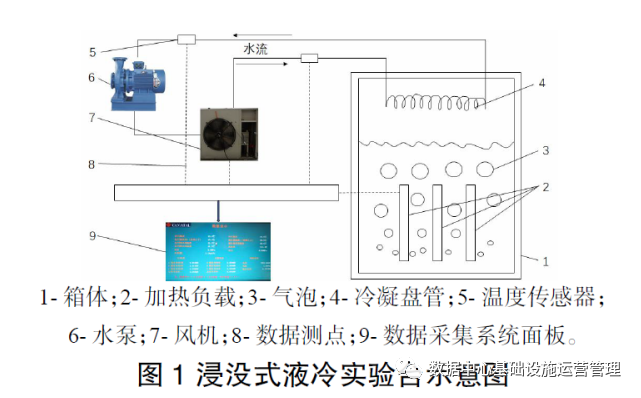

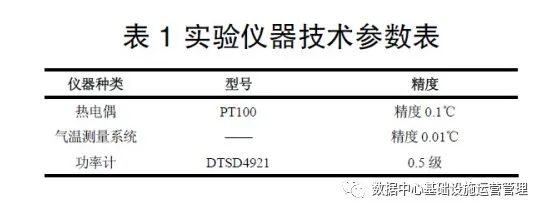

浸沒式液冷分為單相和兩相兩種類型，單相浸沒式液冷中的液體在使用過程中不涉及相變過程，而兩相浸沒式液冷中的液體會在氣態和液態中轉變。本研究的對象是兩相浸沒式液冷，實驗搭建了用于測試浸沒式液冷換熱效率的實驗臺。主要儀器設備有箱體、加熱負載、冷凝盤管、風機、水泵、數據采集裝置等。實驗臺示意圖如圖1。
實驗臺箱體及內部實驗裝置、數據采集裝置均放置于室內側環境艙，風機、水泵放置于室外側環境艙，室內側和室外側環境艙均可用空調系統精確控制其空氣參數。室內環境艙中尺寸為0.4m×1m×1.4m的箱體，加熱負載位于箱體內中下部，冷凝盤管位于箱體上部。箱體內液體能完全浸沒加熱元件。箱體正面、右側面和上表面均有部分區域用透明材料制成，方便實驗人員觀察箱體內實驗情況。

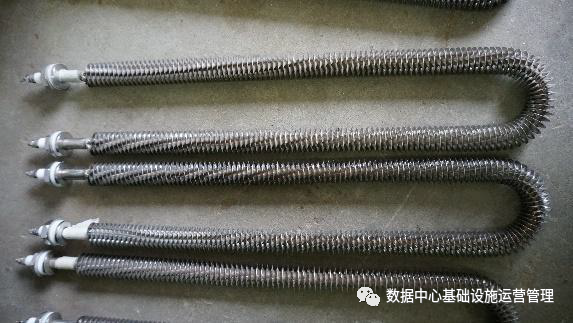

圖2所示為3個模擬服務器的加熱負載，與服務器相比，負載能提供更穩定的加熱量。每個負載能提供0~4kW的熱量。負載長100cm，發熱圓柱體直徑2.5cm，翅片直徑5cm。
1.2 浸沒式液冷實驗方法
風機和水泵位于室外側，設置風機頻率為20Hz，水泵頻率為20Hz。設置風機和水泵頻率均為20Hz是由于實驗配置的風機和水泵容量較大，而頻率可調范圍為20Hz到50Hz，通過預實驗得到20Hz工況已能滿足實驗穩定運行。實驗流程圖如圖3所示。 1）設置室外側環境的溫度，大約90分鐘后溫度穩定。 2）設置負載加熱功率，等待進口水溫、出口水溫等參數穩定，大約30分鐘后溫度穩定。 3）記錄數據，包括室內側溫度、室外側溫度、進水溫度、出水溫度、氣體溫度、液體溫度、風機出風溫度、風機功率、水泵功率、負載功率。每5分鐘記錄一次，共3次。 4）改變負載加熱功率值，重復上述2、3步，如圖3示粗箭頭線。
5）改變室外側溫度，重復上述14步，如圖3示細箭頭線。
上海市日最高溫度大于35℃的炎熱天氣天數平均每年為7.6天，最高溫可達40.2℃。此次室外側溫度共設置了9個區間，分別為10、15、20、25、30、33、36、39、42℃，溫度區間包含上海市最不利天氣。

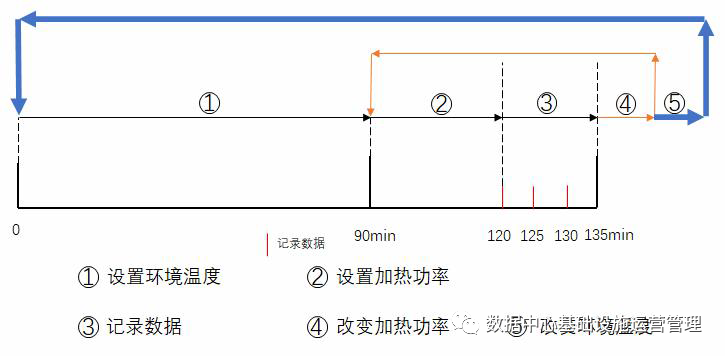

圖3 實驗流程示意圖
2.1 實驗結果
本實驗記錄了不同室外側溫度下的風機，水泵功率及負載加熱功率。由于風機和水泵均為定頻，其功率處在較小的區間內。風機功率穩定在145W，水 泵功率穩定在67W。相同室外側溫度下，負載加熱功率由高到低調節，調節范圍為0.8~3.8kW。

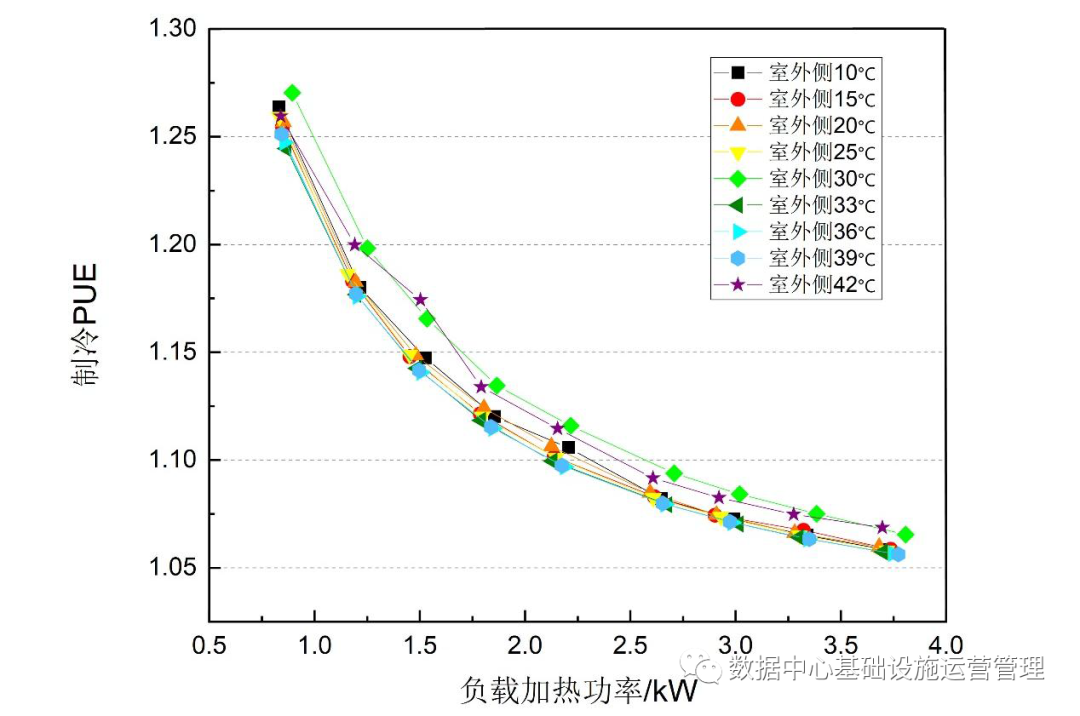

制冷PUE隨負載加熱功率的變化如圖4，可以看出，制冷PUE值在1.05~1.28之間。制冷PUE定義為：
圖4制冷PUE值隨加熱功率、室外側溫度的變化在不同室外側溫度下，制冷 PUE變化趨勢呈現一致性，都是隨負載加熱功率的上升而降低。圖4中制冷PUE最大值為1.270，對應室外側30℃，負載功率0.895kW。最小值為1.056，對應室外側39℃，負載功率3.773kW。
圖5展示了室外側溫度為42℃時，進口水溫、出口水溫、氣體溫度隨加熱功率的變化。隨著負載加熱功率的上升，進口水溫從42.9℃升高到了44.7℃，升高1.8℃。出口水溫從43.9℃升高到52.7℃，升高了8.8℃。而氣體溫度維持在60.5℃不變。由于本實驗臺制冷系統的冷卻能力較大，冷卻水經過制冷系統后，能夠被冷卻到和室溫42℃接近的溫度。而加熱功率一直在上升，進出口水溫溫差會和加熱功率成比例上升，故出口水溫溫升更大，進口水溫溫升較小。氣體溫度一直維持在沸點溫度60.5℃。
圖5 室外側溫度42℃時，進口水溫、出口水溫、氣體溫度隨加熱功率的變化
2.2 全年制冷PUE計算
數據中心的能耗主要由IT設備能耗，制冷設備能耗，供配電系統能耗，照 明及其他能耗組成，數據中心PUE的計算如下式：

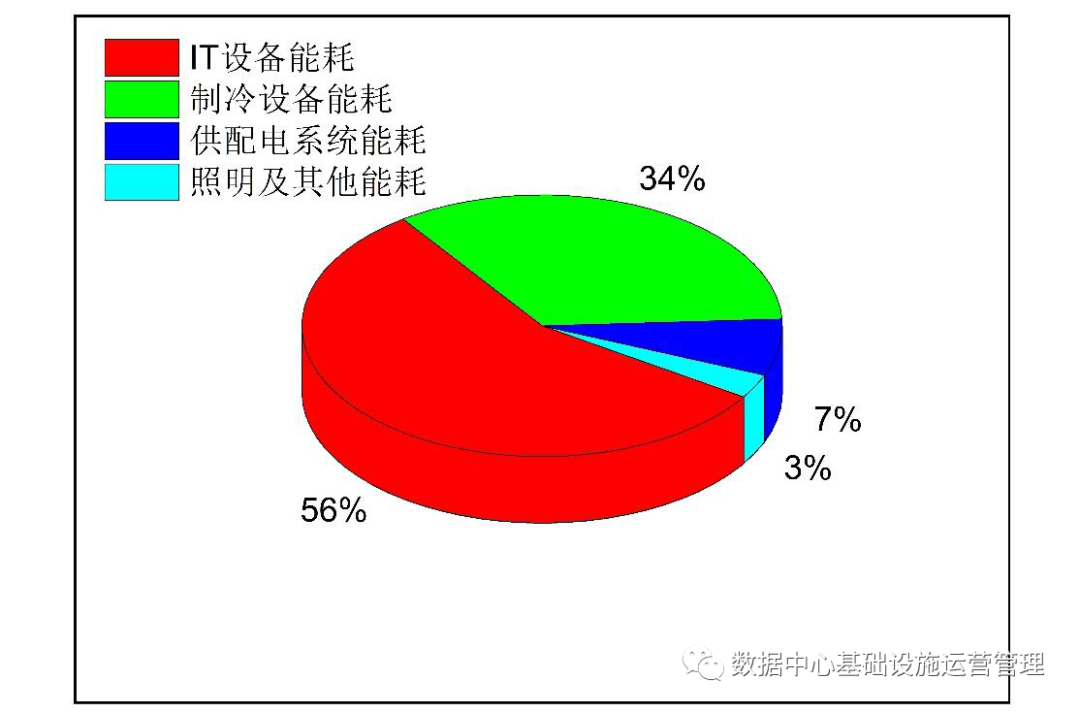

關于數據中心能耗的構成比例，學者做了大量的調查與研究。雖然研究結果中各部分占比不盡相同，但能耗構成種類及排序基本相同。根據文獻[3-7]中數據中心的容量以及能耗構成比例可以得出，使用傳統精密空調的數據中心總能耗中，IT設備能耗占比最高，約為56%。其次是制冷系統能耗，約占34%。再其次是供配電系統能耗，約占7%，其中最主要的是UPS設備的能耗，次之是變壓器設備的能耗。最后是照明及其他能耗，約占3%。這里的其他能耗主要包括：安防設備，消防設備，電梯，傳感器以及數據中心管理系統的能耗等。綜合了論文中數據得出，PUE值為1.786，其中制冷PUE值為1.609。使用傳統精密空調的數據中心能耗構成如圖6所示。
圖6 使用傳統精密空調的數據中心全年能耗比例
本文得出的是某一室外側溫度、負載加熱功率下的制冷PUE，評價數據中心能源利用效率的指標是全年制冷PUE，因此需要用制冷PUE得出全年制冷PUE，具體公式如下：
式中：下標i代表不同的天氣區間；PUEi代表在該天氣區間下的制冷PUE值；ni代表該天氣下的小時數。

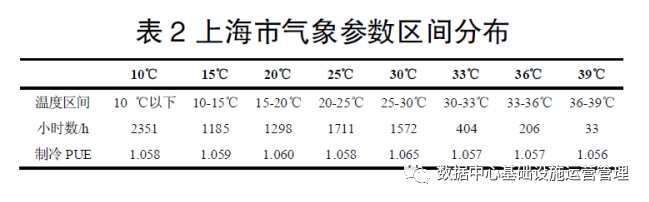

采用上海市氣象文件，將天氣根據溫度分為8個級別，與實驗數據相對應，分別為10、15、20、25、30、33、36、39℃。對應關系如表2：
由式（3）得到上海地區全年制冷PUE為1.060，遠低于論文中使用傳統精密空調的數據中心全年制冷PUE-1.609，制冷能耗降低幅度高達90.2%。
3 結論
本文通過對浸沒式液冷實驗臺進行測試，得出以下結論：
1）在不同室外側溫度、相同的發熱功率下，制冷PUE值基本相同。
2）制冷PUE變化趨勢呈現一致性，都是隨負載加熱功率的上升而降低。圖中制冷PUE最大值為1.270，對應室外側30℃，負載功率0.895kW時。最小值為1.056，對應室外側39℃，負載功率3.773kW。
3）上海市使用浸沒式液冷的數據中心其全年制冷PUE為1.060，相比于使用傳統精密空調的數據中心，其制冷系統能耗降低了90.2%。
[1] 國家工業和信息化部. 全國數據中心應用發展指引[R]. 2018[2] 國際環保組織綠色和平,華北電力大學. 點亮綠色云端:中國數據中心能耗與可再生能源使用潛力研究[R]. 2020[3] Luo Y, Andresen J, Clarke H, et al. A 'System' Integration for Energy Recovery within Data Centres Using Combined Cooling and Power Technology[J]. Procedia Manufacturing, 2018, 21: 710716.[4] Choo K, Galante R M, Ohadi M M. Energy consumption analysis of a mediumsize primary data center in an academic campus[J].Energy and Buildings, 2014, 76(Jun.): 414421.[5] 宮曄, 鐘世民,韓海泉.大連市某數據中心空調系統節能設計及經濟分析[J]. 建筑熱能通風空調, 2017, 36(10): 5660+99.[6] 吳冬青, 吳學淵. 間接蒸發冷凝技術在北疆某數據中心的應用[J]. 暖通空調, 2019, 49(8): 7276.
[7] 付顯學. 數據中心節能技術應用[J]. 農村經濟與科技, 2018, 29(13): 298300.
